2.3：客户端架构设计

作者：小傅哥
博客：https://bugstack.cn (opens new window)

沉淀、分享、成长，让自己和他人都能有所收获！

一、前言

在设计客户端的架构之前，我们先思考下我们的目标以及目前已经完成的内容。好！那么你是否还能记得我们最开始设计 UI 组件包的时候，就已经反复提到要将我们的 UI 与业务进行分离，不要将业务流程代码写到 UI 窗口里去。否则你的代码将越来越难以为维护，每新增加一个功能都将会让你从很多的代码中“贴膏药”似的补来补去。

UI 方面：我们已经完成了 UI 包的开发，并使用 Maven 进行打包对外提供 Jar 包，调用方可以使用 UI 的接口控制页面展示，同时可以实现事件接口类信息，对页面发起的行为进行处理。

通信方面：我们对 Netty 做了案例练习，知道了一个简单字符串在服务端与客户端的发送，也尝试了发送对象信息。同时在设计服务端架构后，我们设计了通信协议包。所以在这里客户端将协议包集成到 Netty 客户端中即可开始开发业务功能。

那么！接下来我们开始设计客户端的架构模型。

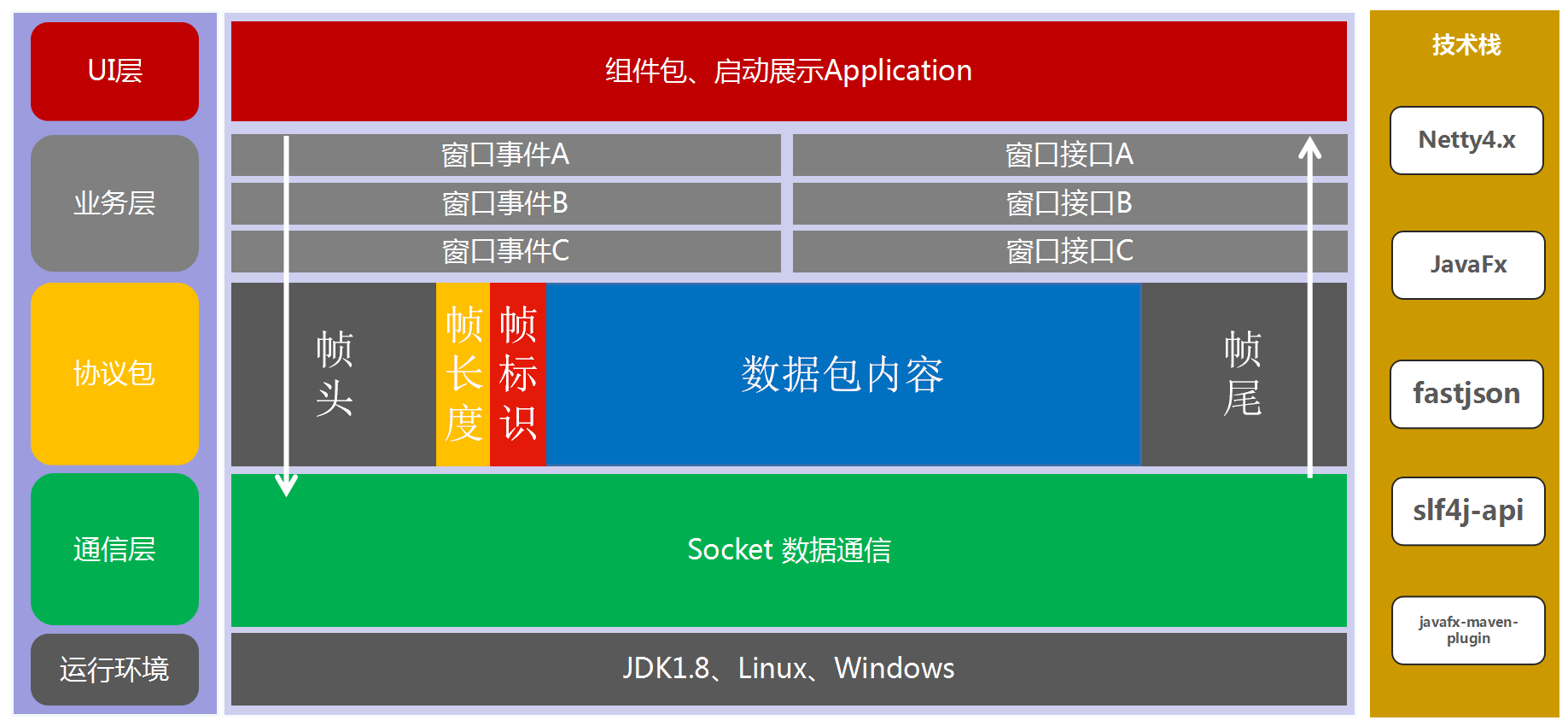

二、架构模型

• UI 层：在 UI 层我们使用工程 itstack-naive-chat-ui 对外部提供的 Jar 包，并使用内部的接口、事件来操作 UI 的展现和行为发起。如果还不是特别理解也没关系，因为在后续我们的代码开发中会有落地的展现内容。这也是我们反复强调的要让 UI 与业务逻辑代码分开。

• 业务层：对于通信客户端的核心业务功能来说，主要负责窗体中用户信息的维护 (好友、群组) 以及用户和群组之间进行对话信息发送和接收操作。最终也就是在这一层来处理 UI 的接口与事件。

• 协议包：在“通信协议包定义”中，我们已经明确将了数据帧的作用，以及需要在中间穿插一位 标识帧，用来区分发送的是不同的对象。其实这里不同的对象就是我们的不同业务，例如；登录、对话框获取、消息发送、添加好友等等，这些与我们的 UI 窗体中的流程息息相关。

• 通信层：在 Netty 的框架下，可以非常方便的让我们使用 Socket 通信服务，只要更加注重业务开发即可。当然如果是工作中需要，并且还是初步了解 Netty，那么一定还是需要在这方面的知识上有所深入学习的。

• 运行环境：最下面是我们的运行环境，Jdk1.8，Windows 桌面即可运行。也可以运行在其他安装 jdk1.8 的系统上。
